¿Qué forma de aluminio extruido es la adecuada para su proyecto? (Estándar vs. Personalizada)

La extrusión de aluminio es uno de los procesos de fabricación más versátiles disponibles en la actualidad, ofreciendo a ingenieros y diseñadores una libertad sin igual. Ya sea que se trate de componentes estructurales estándar para un marco industrial o del diseño de un perfil personalizado de alta complejidad para puertas arquitectónicas, comprender las formas y propiedades del aluminio extruido disponibles es el primer paso crucial para optimizar el rendimiento y el presupuesto del proyecto.

En esta guía completa, desglosaremos los conceptos básicos. categorías de extrusiones de aluminioGeometrías funcionales avanzadas, tratamientos superficiales y selección de aleaciones para ayudarle a encontrar la solución exacta que necesita.

1. Las 3 categorías de perfiles de extrusión

Antes de adentrarnos en formas específicas, es importante comprender cómo los fabricantes clasifican las matrices de extrusión. Todos los perfiles de aluminio se dividen en tres categorías fundamentales según el diseño de su sección transversal:

• Formas sólidas: Una forma extruida sólida es cualquier perfil que no contiene ningún vacío. Son las más comunes y, por lo general, las más económicas de extruir. Algunos ejemplos son las barras planas, las barras cuadradas macizas y los ángulos simples.

• Formas huecas: Una forma hueca encierra completamente al menos un hueco dentro de su sección transversal. Independientemente de la complejidad del contorno exterior, si existe una cámara interior cerrada (como en tubos redondos, tubos cuadrados o perfiles multicavitarios), se clasifica como una matriz hueca.

• Formas semihuecas: Una forma semihueca encierra parcialmente un espacio vacío. Un ejemplo típico es un perfil en C con una abertura muy estrecha pero una gran cavidad interna. Estos perfiles requieren un diseño de herramientas especializado debido a la tensión que se ejerce sobre la lengüeta de la matriz durante el proceso de extrusión.

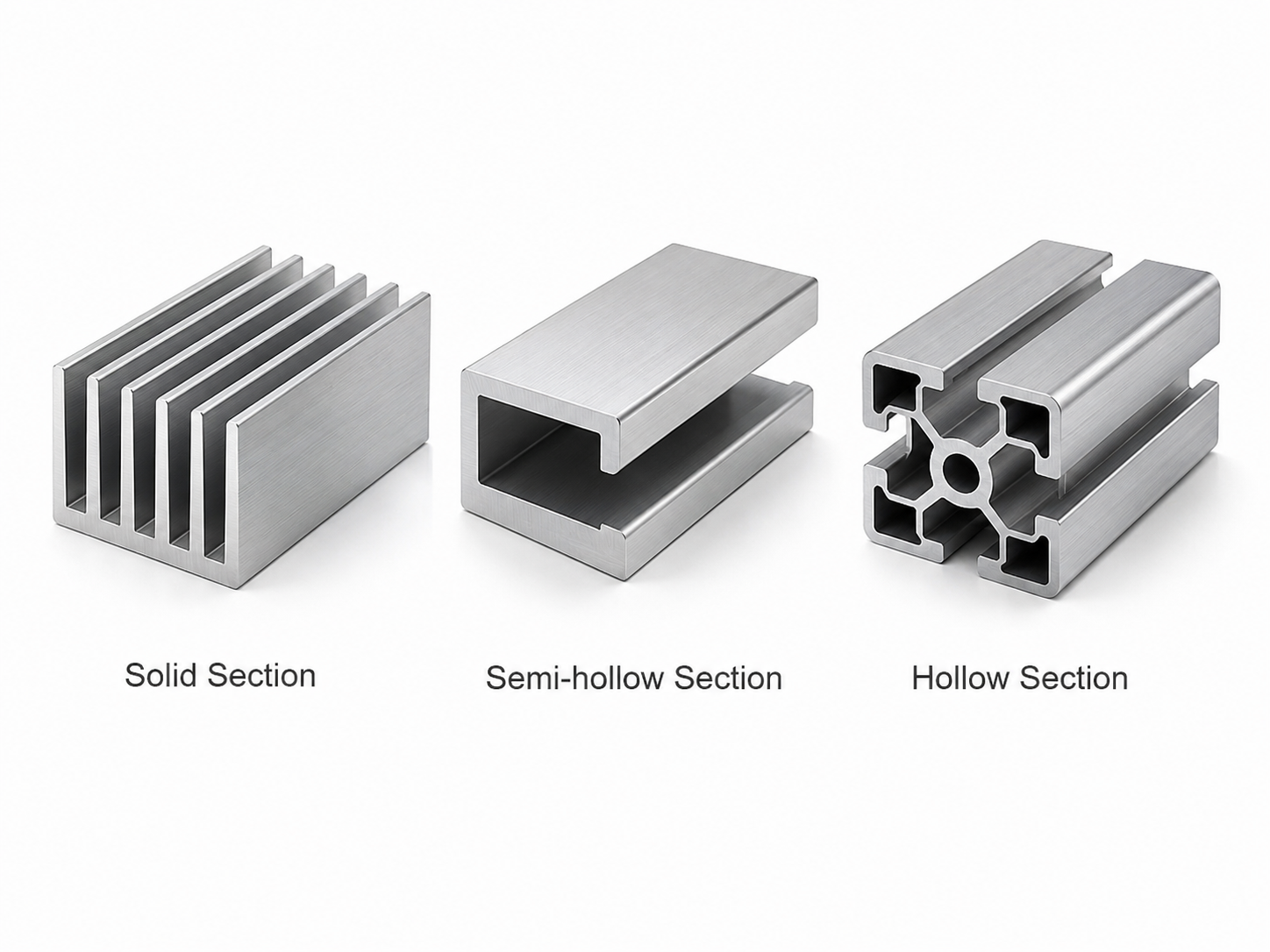

Categorías fundamentales de perfiles de extrusión de aluminio según su diseño transversal. La representación 3D es solo para fines ilustrativos. Todos los perfiles se pueden personalizar según los planos técnicos.

2. ¿Qué formas estándar y estructurales puede elegir?

Los perfiles estándar de aluminio extruido constituyen la base de innumerables aplicaciones mecánicas y estructurales. Dado que se trata de geometrías estándar, a menudo ya se dispone de las herramientas necesarias, lo que los hace muy económicos.

Barras y varillas

• Barra plana de aluminio: Ampliamente utilizada para soporte estructural y fabricación. En Shenghai Global también ofrecemos barras planas de aluminio con bordes redondeados para cumplir con los requisitos de seguridad y estética.

• Barras redondas y cuadradas: perfiles macizos utilizados en mecanizado de alta resistencia y estructuras metálicas.

Tuberías y conductos

• Tubos redondos: Tubos cilíndricos estándar utilizados en el transporte de fluidos, barandillas y estructuras.

• Tubos cuadrados y rectangulares: Preferibles para estructuras de edificios, soportes estructurales y cerramientos debido a sus superficies planas que permiten una fácil unión y fijación.

• Extrusión ovalada: Se utiliza frecuentemente en aplicaciones estéticas y mangos ergonómicos.

Canales y ángulos estructurales

• Ángulos de aluminio: Disponibles en ángulos iguales (lados pares) y ángulos desiguales (lados impares). Son esenciales para soportes, estructuras y protección de bordes.

• Perfiles en U: Una forma versátil que se utiliza para remates de bordes, rieles y estructuras.

• Vigas en I y perfiles en H: Perfiles estructurales de alta resistencia diseñados para soportar cargas significativas en estructuras de construcción y mecánicas.

Perfiles de estructura modular

• Perfiles de aluminio con ranura en T: El estándar universal para estructuras industriales modulares. Con ranuras continuas en forma de T en uno o varios lados, estos perfiles (como las series 2020, 3030 y 4040) permiten el ensamblaje rápido de estaciones de trabajo, máquinas CNC y gabinetes de automatización sin necesidad de soldadura.

• Perfiles de ranura en V: Similares a las ranuras en T, pero con bordes interiores biselados, diseñados específicamente para funcionar como guías lineales para ruedas en impresoras 3D y deslizadores de cámara.

Perfiles de letras (secciones transversales especializadas)

• Conectores en T (barras en T / rieles en T): Se utilizan para superficies que se cruzan y sistemas de rieles deslizantes.

• Perfiles en Z (barras en Z / extrusiones en Z): Se utilizan comúnmente como soportes para paneles, clips y transiciones de marcos.

• Perfiles en forma de J y extrusiones en forma de F: Se utilizan habitualmente en el canteado, el acabado de paneles y la señalización.

Descripción general de los perfiles de extrusión de aluminio estándar, estructurales y modulares para aplicaciones industriales. La imagen 3D es solo para fines ilustrativos. Todos los perfiles se pueden personalizar según los planos técnicos.

3. Diseños avanzados de perfiles funcionales

Más allá de las geometrías básicas, el verdadero poder de la extrusión de aluminio reside en su capacidad para integrar múltiples funciones en una sola sección transversal, eliminando la necesidad de soldadura secundaria o ensamblaje complejo:

• Perfiles articulados: Diseñados con mecanismos de acoplamiento entrelazados (rótula), que permiten que dos piezas extruidas giren sin problemas sin necesidad de bisagras mecánicas tradicionales.

• Perfiles de encaje a presión y entrelazados: Aprovechando la elasticidad natural del aluminio, estos perfiles cuentan con ganchos en voladizo para un montaje a presión sin necesidad de tornillos.

• Perfiles con alojamiento para tornillos: Extruidos con canales circulares internos continuos, que permiten atornillar directamente en el extremo del perfil; ideales para carcasas electrónicas y marcos de paneles.

• Extrusiones multipuerto (microcanales): Gracias a sus microcanales internos, son fundamentales para los intercambiadores de calor y las placas de refrigeración de baterías en la industria de los vehículos eléctricos (VE).

• Perfiles disipadores de calor (perfiles con aletas): Diseñados con aletas complejas y densamente empaquetadas para maximizar la superficie. Estos perfiles sólidos o semihuecos son esenciales para la gestión térmica, ya que disipan activamente el calor de los motores de luz LED, los procesadores de computadora y la electrónica automotriz.

• Perfiles de aluminio para LED: Diseños delgados y altamente personalizados en forma de U, diseñados específicamente para alojar tiras de luces LED. Estos perfiles incorporan microranuras precisas para sujetar difusores de policarbonato esmerilado y un soporte disipador de calor para iluminación arquitectónica.

4. Aplicaciones específicas del sector

Las distintas industrias han desarrollado formas específicas para satisfacer sus necesidades particulares. Ofrecemos soluciones de extrusión a medida para:

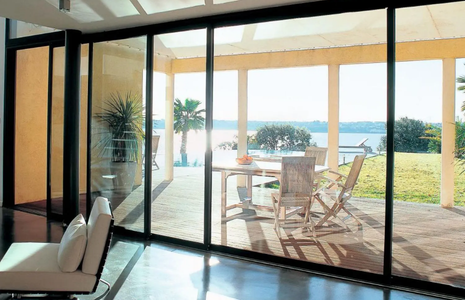

• Arquitectura y sistemas de puertas a medida: Nos especializamos en perfiles con rotura de puente térmico, que utilizan un puntal estructural de poliamida (PA66) enrollado mecánicamente entre dos extrusiones de aluminio para aislar completamente la transferencia de calor. También fabricamos perfiles complejos de múltiples rieles para puertas correderas con ranuras de burlete integradas y sistemas de drenaje.

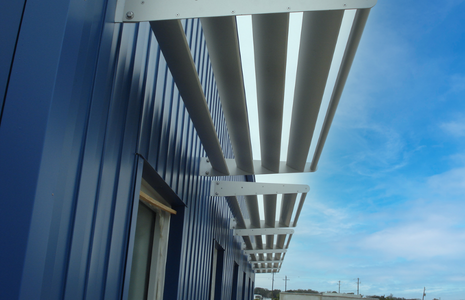

• Persianas y parasoles arquitectónicos: Ampliamente utilizados junto con puertas de aluminio personalizadas y fachadas exteriores, estos perfiles de lamas aerodinámicas o de ángulo plano se extruyen para proporcionar ventilación, privacidad y protección solar al edificio, a la vez que resisten fuertes cargas de viento.

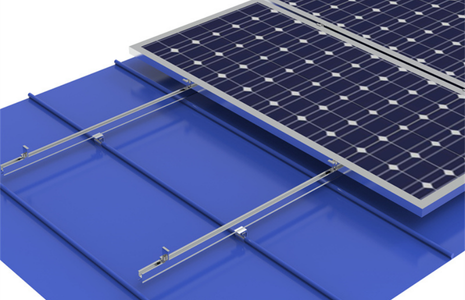

• Energía solar y renovable: Perfiles en C y en Z ligeros y estructurales con ranuras de montaje especializadas para marcos de paneles solares.

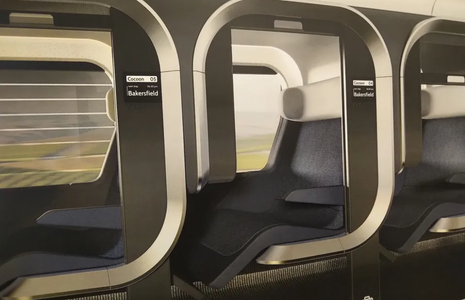

• Transporte y sector aeroespacial: Perfiles huecos multicavidad ultra anchos utilizados para paredes y suelos de trenes de alta velocidad, que ofrecen la máxima rigidez con un peso mínimo.

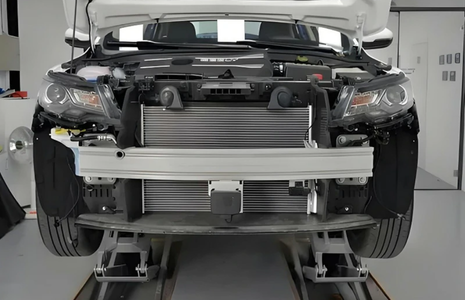

• Perfiles extruidos para protección contra impactos en la industria automotriz: Perfiles huecos multicavidad de alta resistencia, diseñados específicamente para parachoques y componentes estructurales del chasis de vehículos. Estas formas están diseñadas para deformarse de manera predecible y absorber la energía cinética durante un impacto.
• Perfiles para salas blancas y aplicaciones médicas: Perfiles curvos lisos y redondeados diseñados específicamente para laboratorios farmacéuticos, hospitales y salas blancas de semiconductores. Estas extrusiones eliminan las esquinas internas de 90 grados, evitando por completo la acumulación de polvo y bacterias.
