Módulo de elasticidad del aluminio (módulo de Young)
Hora de lanzamiento:2026-07-28Vistas de página:18
Cuando los gerentes de adquisiciones globales y los ingenieros estructurales buscan proveedores perfiles de aluminio personalizados En puertas de alta gama, ventanas con rotura de puente térmico o marcos para automatización industrial, la resistencia a la tracción suele ser la primera especificación que se verifica. Sin embargo, la resistencia bruta solo indica si un componente se romperá. ¿Qué determina si un perfil estructural se doblará, oscilará o perderá su alineación precisa bajo fuertes cargas de viento o esfuerzos dinámicos?
La respuesta reside en el Módulo de elasticidad (módulo de Young).
En Shenghai Global, entendemos que dominar la rigidez del material es la diferencia entre una fachada arquitectónica impecable y una costosa falla estructural en el campo. Si bien es un hecho de ingeniería que casi todas las aleaciones de aluminio estándar comparten un módulo elástico prácticamente idéntico de 69–70 GPaLa forma en que diseñes, extruyas y apliques estos perfiles lo cambia todo.
Ya sea que diseñe puertas corredizas delgadas o estructuras industriales de alta resistencia, la rigidez es fundamental. En esta guía técnica integral, profundizaremos en los fundamentos del módulo de elasticidad del aluminio, compararemos su rigidez con la de otros materiales industriales y revelaremos los factores críticos que realmente determinan la rigidez real de sus proyectos de extrusión personalizados.
1. El módulo de elasticidad del aluminio: comprensión de la región lineal de la curva tensión-deformación.
Al analizar la curva tensión-deformación del aluminio, uno de los parámetros más importantes en la etapa inicial de deformación es la módulo de elasticidadDescribe la capacidad del material para resistir la deformación elástica cuando se le aplica una fuerza externa.
En ingeniería, la deformación elástica significa que el material cambia temporalmente de forma bajo carga, pero recupera su estado original una vez que se retira dicha carga. En el caso de los perfiles de extrusión de aluminio, comprender el módulo de elasticidad ayuda a los ingenieros a predecir el comportamiento ante la flexión, la estabilidad estructural y el rendimiento a largo plazo.
1. Fundamentos del módulo de elasticidad
El módulo de elasticidad se define como la pendiente de la curva tensión-deformación de un material dentro de la región elástica lineal. Un material con una pendiente más pronunciada en la curva tensión-deformación tiene un módulo de elasticidad mayor, lo que significa que es más resistente a la deformación.
En las aleaciones de aluminio, la relación entre tensión y deformación en la región elástica sigue la ley de Hooke:
Dónde:
- s = Tensión aplicada (Pa)
- Y = Módulo de elasticidad o módulo de Young (Pa)
- mi = Deformación elástica (adimensional)
Dado que la deformación es una relación adimensional, la unidad del módulo elástico es la misma que la de la tensión. La mayoría de las aleaciones de aluminio comerciales tienen un módulo elástico de aproximadamente 69–70 GPa.
Aunque el aluminio tiene un módulo de elasticidad inferior al del acero, su excelente relación resistencia-peso, su resistencia a la corrosión y su flexibilidad de extrusión lo hacen muy adecuado para aplicaciones como perfiles arquitectónicos, estructuras industriales, componentes de automoción y sistemas estructurales ligeros.
2. Diferentes tipos de módulos elásticos en el aluminio
Según cómo se apliquen la tensión y la deformación, el comportamiento elástico se puede describir mediante diferentes tipos de módulo de elasticidad. Estos parámetros ayudan a los ingenieros a comprender cómo responde el aluminio bajo diferentes condiciones de carga.
Módulo de Young (E)
El módulo de Young es el módulo elástico más utilizado en el diseño de ingeniería. Describe la resistencia del aluminio a la deformación por tracción y compresión en una dirección específica.
En el caso de los perfiles de aluminio, el módulo de Young es el valor clave que se utiliza para calcular la deformación por flexión, la deflexión y la estabilidad estructural.
Módulo de cizallamiento (G o μ)
El módulo de cizallamiento, también conocido como módulo de rigidez, describe la resistencia del aluminio a la deformación por cizallamiento cuando actúan fuerzas opuestas en paralelo entre sí.
Es importante en aplicaciones que implican torsión, uniones mecánicas y conexiones estructurales.
Módulo de compresibilidad (K)
El módulo de compresibilidad describe la resistencia del aluminio a la compresión uniforme desde todas las direcciones. Representa la relación entre la tensión volumétrica y la deformación volumétrica.
Esta propiedad se utiliza principalmente en el análisis avanzado de materiales, más que en el diseño cotidiano de perfiles de aluminio.
Comportamiento flexural
En la ingeniería práctica, las estructuras de aluminio suelen evaluarse por su rigidez a la flexión. Si bien el comportamiento a la flexión no es un módulo elástico básico, depende del módulo de Young del material, combinado con la geometría del perfil, el espesor de la pared y el momento de inercia.
Nota de ingeniería:
Para materiales homogéneos e isótropos, las propiedades elásticas pueden describirse mediante relaciones entre diferentes constantes elásticas. Sin embargo, en aplicaciones de extrusión de aluminio, el módulo de Young suele ser el parámetro más importante, ya que afecta directamente a la deflexión y la rigidez estructural.
3. Determinación del módulo de elasticidad del aluminio mediante simulación de materiales.
En la investigación de materiales avanzados, las propiedades elásticas del aluminio se pueden predecir mediante métodos computacionales como: Teoría del Funcional de la Densidad (DFT)Estas simulaciones analizan las interacciones atómicas y el comportamiento cristalino para estimar las constantes elásticas teóricas.
Durante el análisis DFT, los investigadores simulan pequeños cambios en las estructuras cristalinas del aluminio y calculan cómo responden los enlaces atómicos a diferentes condiciones de carga.
Cálculo del módulo de Young
Se aplican pequeñas deformaciones uniaxiales a la red cristalina del aluminio. Se calcula la respuesta de tensión resultante y se obtiene el módulo de Young a partir de la pendiente de la relación tensión-deformación lineal inicial:
Cálculo del módulo de corte
La deformación por cizallamiento se simula aplicando cambios controlados a la estructura cristalina. El módulo de cizallamiento se calcula a partir de la relación entre la tensión de cizallamiento y la deformación por cizallamiento:
Cálculo del módulo de compresibilidad
El módulo de compresibilidad se determina cambiando el volumen de la estructura cristalina del aluminio y midiendo la respuesta a la presión:
Si bien los cálculos de la teoría del funcional de la densidad (DFT) se utilizan principalmente en la investigación académica y el desarrollo de aleaciones, la ingeniería práctica de extrusión de aluminio se basa más en las pruebas de laboratorio, la selección de aleaciones, el control del tratamiento térmico y la verificación del diseño estructural.

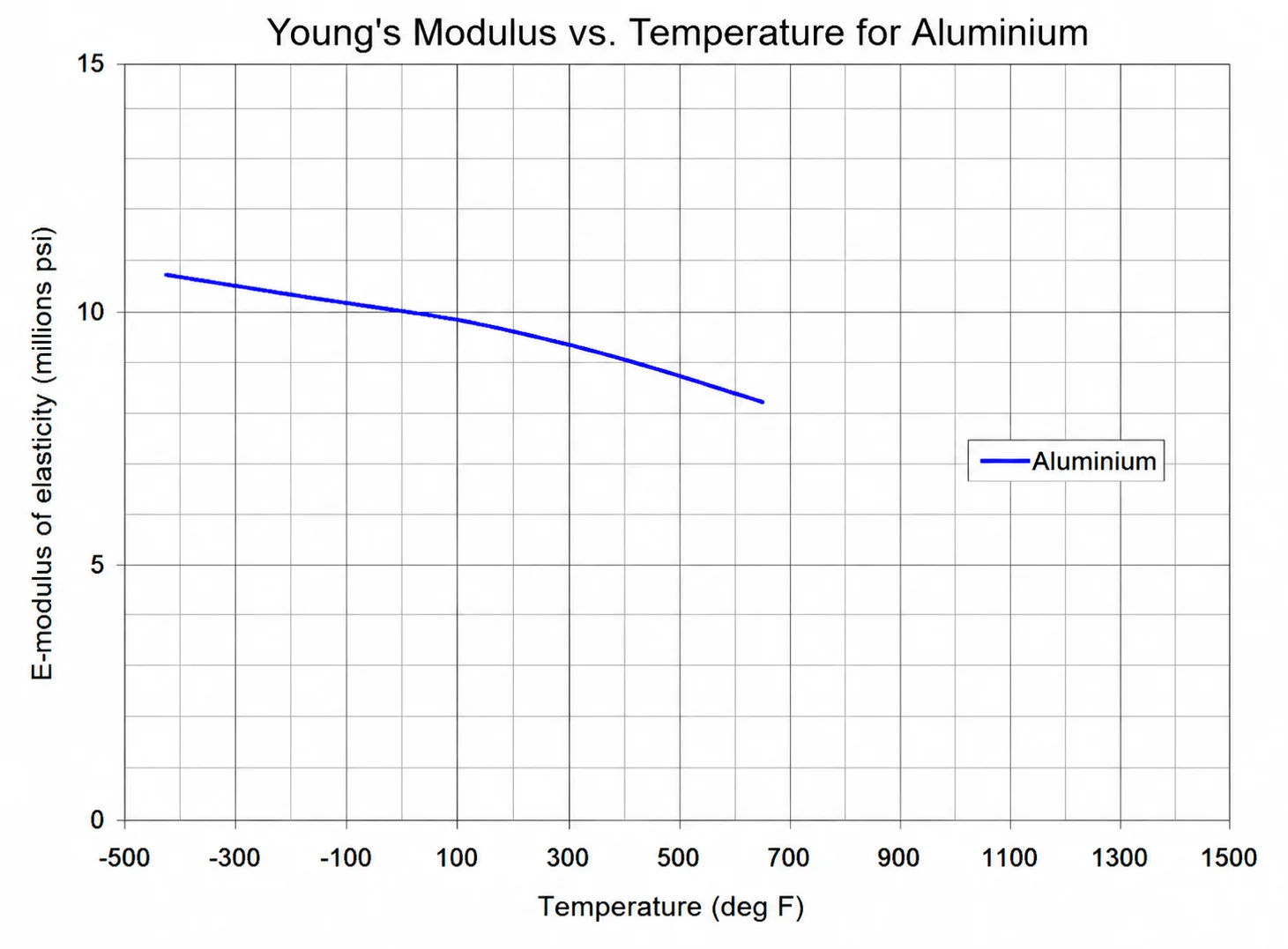

Figura 1: Efecto de la temperatura sobre el módulo de elasticidad del aluminio. El gráfico muestra que la rigidez estructural disminuye gradualmente a medida que aumenta la temperatura de funcionamiento. (Referencia de datos: The Engineering ToolBox)
2. Módulo de elasticidad vs. resistencia vs. dureza: ¿Cuál es la diferencia?
Al seleccionar aleaciones de aluminio para aplicaciones de ingeniería, muchos compradores y diseñadores confunden términos como: módulo de elasticidad, resistencia y durezaAunque estas propiedades están relacionadas con el rendimiento del material, describen comportamientos completamente diferentes.
En las aplicaciones de extrusión de aluminio, comprender la diferencia es fundamental, ya que un perfil de aluminio puede tener una alta resistencia pero aun así sufrir una flexión excesiva si su rigidez es insuficiente.
Comparación de las principales propiedades mecánicas del aluminio
| Propiedad | Lo que determina | Significado en ingeniería |
|---|---|---|
| Módulo de elasticidad | Resistencia a la deformación elástica | Determina cuánto se dobla o deforma un perfil de aluminio bajo condiciones de carga normales antes de que se produzca una deformación permanente. |
| Límite elástico | Resistencia a la deformación permanente | Define el nivel de tensión en el que el aluminio comienza a deformarse permanentemente y no puede recuperar completamente su forma original. |
| Resistencia a la tracción | Resistencia a la rotura | Mide la fuerza de tracción máxima que el aluminio puede soportar antes de que se produzca una fractura o rotura. |
| Dureza | Resistencia superficial | Indica resistencia a los arañazos, las hendiduras y el desgaste superficial causado por el contacto externo. |
Por qué el módulo elástico es diferente de la resistencia
Un error común es creer que una aleación de aluminio más resistente también debe ser más rígida. Sin embargo, la resistencia y la rigidez describen comportamientos diferentes del material.
El módulo de elasticidad controla la deformación antes de que se produzca un daño permanente, mientras que la resistencia controla la carga máxima que un material puede soportar.
Por ejemplo, aleación de aluminio 6061-T6 tiene una resistencia a la tracción mucho mayor que el aluminio puro, pero su módulo elástico permanece cercano al de otras aleaciones de aluminio en aproximadamente 69 GPa.
Esto significa que mejorar la resistencia de la aleación ayuda a prevenir fallas permanentes, pero no reduce significativamente la flexión elástica. Cuando se requiere mayor rigidez, los ingenieros suelen optimizar:
- Diseño de sección transversal del perfil
- Espesor de pared
- cámaras de refuerzo internas
- Momento de inercia
Por qué esta diferencia importa en los perfiles de aluminio
En proyectos de ingeniería reales, los perfiles de aluminio rara vez fallan porque el material se rompa inmediatamente. Lo más común es que la deformación excesiva se convierta en el factor limitante.
Para aplicaciones como:
- Sistemas de muro cortina de aluminio
- Grandes puertas correderas y puertas plegables.
- Marcos de automatización industrial
- Componentes estructurales de la automoción
Los ingenieros deben evaluar tanto las propiedades de los materiales como el diseño estructural para garantizar un rendimiento a largo plazo.
Ejemplo:
Un marco de ventana de aluminio puede tener la resistencia a la tracción suficiente para soportar el peso del vidrio, pero si su módulo de elasticidad y la geometría de su perfil son insuficientes, una deflexión excesiva puede provocar concentración de tensiones en el vidrio, fallos en el sellado, fugas de aire y penetración de agua.
Cómo los ingenieros seleccionan los materiales de aluminio
Elegir la aleación de aluminio adecuada no se trata simplemente de seleccionar el material más resistente. Los ingenieros consideran una combinación de propiedades mecánicas:
- Módulo de elasticidad: Controla la rigidez y la resistencia a la flexión.
- Límite elástico: Determina la resistencia a la deformación permanente.
- Resistencia a la tracción: Determina la carga máxima antes de la fractura.
- Dureza: Determina la durabilidad de la superficie y la resistencia al desgaste.
En los proyectos de extrusión de aluminio, la mejor solución suele ser un equilibrio entre resistencia, rigidez, peso, facilidad de fabricación y coste.
3. ¿Cuál es el módulo de elasticidad del aluminio puro?
Según las hojas de datos de materiales de ingeniería estándar, el módulo elástico del "Aluminio puro" se clasifica en 69 GPa.
Esto normalmente se refiere a la Serie 1000 (como 1050, 1060, etc., con una pureza de aluminio del 99% o 99,5% o superior) de aluminio de pureza comercial.
Resumen: Aluminio puro frente a aleaciones de aluminio
- Aluminio puro (99,5 % Al): 69 GPa
(Extremadamente blando, con excelente ductilidad, se utiliza principalmente para barras conductoras eléctricas o intercambiadores de calor; no es apto para perfiles estructurales portantes).
- Aluminio puro (99,5 % Al): 69 GPa
- Aleaciones de aluminio (por ejemplo, serie 6000): 70 GPa
(Aunque se observa un ligero aumento de la rigidez, gracias al refuerzo mediante solución sólida con elementos de magnesio y silicio, su resistencia a la deformación mejora drásticamente, cumpliendo a la perfección con los requisitos de ingeniería estructural).
4. Comparación del módulo de elasticidad en diversas aleaciones de aluminio
En la industria de la extrusión de aluminio, si bien teóricamente existen cientos de grados de aleación de aluminio, los que se producen en masa en las líneas de extrusión y que poseen un valor comercial extremadamente alto son principalmente las series 1000, 3000, 6000 (la principal por excelencia) y 7000.
La guía definitiva de aleaciones de aluminio para extrusión
(Nota: El módulo de elasticidad de todas las aleaciones de aluminio estándar para extrusión se mantiene muy estable en aproximadamente 69–72 GPa. Los factores críticos para la selección del material en la extrusión son la extrudabilidad, la resistencia a la tracción y la resistencia a la corrosión).
| Serie de aleaciones | Grado de aleación | Módulo de elasticidad (GPa) | Extrudabilidad | Características principales y aplicaciones B2B |
|---|---|---|---|---|
| Serie 1xxx (Aluminio puro) | 1050 / 1060 | 69 | Excelente | Características: Conductividad térmica y eléctrica extremadamente alta, muy blando, baja resistencia a la tracción. Aplicaciones: Disipadores de calor industriales, carcasas de perfil de aluminio para LED, barras conductoras. |
| Serie 3xxx (Aleaciones de Al-Mn) | 3003 | 69 | Muy bien | Características: Excelente resistencia a la corrosión y conformabilidad, con una resistencia ligeramente superior a la de la serie 1000. Aplicaciones: Tubos de intercambiadores de calor de microcanales para sistemas HVAC, tuberías para productos químicos. |
| Serie 6xxx (Aleaciones de Al-Mg-Si) (Estándar de extrusión) | 6060 | 69 | Excelente | Características: La aleación de la serie 6000 más extrusionable, capaz de formar paredes ultrafinas y cavidades internas de gran complejidad. Aplicaciones: Marcos de ventanas y puertas de alta gama, de perfil delgado y con perfiles decorativos complejos. |
| 6063 | 69 | Excelente | Características: El "estándar absoluto" mundial para puertas y ventanas arquitectónicas ofrece un acabado superficial impecable para el anodizado. Aplicaciones: Ventanas de aluminio con rotura de puente térmico a medida, estructuras para muros cortina, perfiles arquitectónicos en general. | |
| 6061 | 70 | Bien | Características: La aleación estructural estándar de la industria, de alta resistencia, pero la extrusión de secciones transversales complejas y de paredes delgadas es más difícil que con la aleación 6063. Aplicaciones: Bastidores para líneas de montaje automatizadas, piezas estructurales para maquinaria pesada, componentes para automóviles. | |
| 6005 / 6005A | 69.5 | Bien | Características: Su resistencia se sitúa entre las de las aleaciones 6063 y 6061, presenta una excelente soldabilidad y una buena tenacidad. Aplicaciones: Transporte ferroviario (por ejemplo, trenes de alta velocidad y estructuras de vagones de metro), chasis de vehículos comerciales de gran tamaño. | |
| 6082 | 70 | Moderado | Características: La aleación de mayor resistencia de la serie 6000 (muy común en Europa), altamente resistente a la corrosión, pero extremadamente difícil de extruir. Aplicaciones: Estructuras portantes de puentes, cerchas para grúas, marcos de alta resistencia que requieren máxima resistencia a la tensión. | |
| Serie 7xxx (Aleaciones de Al-Zn-Mg) | 7020 | 71 | Difícil | Características: Posee una resistencia mecánica extremadamente alta, buena soldabilidad, pero requiere velocidades de extrusión muy lentas y provoca un gran desgaste de la matriz. Aplicaciones: Componentes estructurales militares, chasis de motocicletas, piezas para vehículos blindados. |
| 7075 | 71-72 | Muy difícil | Características: Aluminio de calidad aeroespacial, de gran dureza, con una resistencia comparable a la de algunos aceros, pero extremadamente costoso. Aplicaciones: Componentes estructurales aeroespaciales, artículos deportivos de alta gama (por ejemplo, cuadros de bicicletas profesionales). | |
| * Referencia de datos: The Engineering ToolBox | ||||
Por qué el módulo de elasticidad no es la única métrica importante en la extrusión
Al buscar perfiles de aluminio personalizados para proyectos arquitectónicos o industriales, muchos ingenieros se centran en gran medida en el módulo de elasticidad. Sin embargo, un hecho crucial de la ingeniería es que Casi todas las aleaciones de aluminio extruido (desde la blanda 1060 hasta la de grado aeroespacial 7075) comparten un módulo elástico prácticamente idéntico, de entre 69 y 72 GPa.
Si la rigidez (módulo) es la misma, ¿cómo elegir la aleación adecuada para sus puertas, ventanas o marcos industriales a medida? La respuesta reside en Extrudabilidad (la capacidad de formar formas huecas complejas) y Límite elástico (el punto de tensión en el que el material se deforma permanentemente).
- Para una precisión arquitectónica excepcional (puertas y ventanas a medida): Aleaciones como 6063 y 6060 Son los campeones indiscutibles a nivel mundial. Si bien su resistencia bruta es menor que la de los grados industriales, su excepcional extrudabilidad permite a los fabricantes crear perfiles de rotura de puente térmico multicavidad altamente complejos con paredes ultrafinas. Esta complejidad geométrica proporciona la rigidez a la flexión necesaria para grandes paneles de vidrio, a la vez que garantiza un acabado superficial impecable para el anodizado o el recubrimiento en polvo.
- Para cargas industriales y estructurales: Cuando el perfil necesita soportar cargas dinámicas pesadas, como en líneas de montaje automatizadas o vehículos de transporte, se utilizan aleaciones como 6061 y 6082 Intervienen. Sacrifican cierta extrudabilidad (lo que significa que los diseños de perfil deben ser un poco más simples y gruesos), pero ofrecen una resistencia a la fluencia enormemente mayor para soportar ensamblajes atornillados y esfuerzos estructurales.
Al comprender que el diseño geométrico (posibilitado por aleaciones altamente extrusionables) puede compensar la rigidez del material, los compradores B2B pueden optimizar tanto el coste como el rendimiento de sus perfiles de aluminio personalizados.
5. Comparación del módulo de elasticidad: aleaciones de aluminio frente a otros materiales
Nota sobre las propiedades del material: Los valores del módulo de elasticidad que se presentan en las siguientes tablas representan promedios generales de la industria y se proporcionan con fines comparativos. Los valores reales pueden variar ligeramente según el grado de aleación específico, el estado de temple (por ejemplo, T5 o T6) y los procesos individuales de extrusión y fabricación.1. Aluminio frente a materiales arquitectónicos
Al diseñar sistemas arquitectónicos modernos, como puertas a medida, ventanas con rotura de puente térmico o muros cortina, la rigidez del material de la estructura es fundamental. Como se muestra en la tabla a continuación, las aleaciones de aluminio proporcionan una rigidez estructural que los materiales tradicionales simplemente no pueden igualar. Con un módulo de elasticidad de 70 GPa, el aluminio es casi 20 veces más rígido que el PVC (2,4-4,1 GPa) y supera significativamente a la madera. Este alto módulo es la razón por la que las extrusiones de aluminio permiten diseños de ventanas de perfil delgado o marco estrecho. Puede soportar paneles de vidrio doble pesados (que tienen un módulo similar de 50-90 GPa) sin deformarse, doblarse ni requerir voluminosos refuerzos internos de acero. Para arquitectos y constructores, el aluminio ofrece la combinación ideal de estética elegante e integridad estructural duradera.| Material | Módulo de elasticidad (GPa) | Mejores aplicaciones arquitectónicas |
|---|---|---|
| Aleaciones de aluminio | 70 | Alta rigidez, compatible con diseños de marco delgado y vidrio grueso. |
| Vaso | 50-90 | Un módulo similar permite una carga sinérgica sin rotura. |
| Madera de pino | 9 | Baja rigidez, propensa a la deformación por humedad, requiere marcos más gruesos. |
| Cloruro de polivinilo (PVC) | 2.4-4.1 | Rigidez extremadamente baja, requiere refuerzo interno de acero. |
| * Referencia de datos: The Engineering ToolBox | ||
Aluminio
Vaso
Madera de pino
CLORURO DE POLIVINILO
2. Aluminio frente a metales estructurales pesados
En estructuras industriales, líneas de montaje automatizadas y equipos de transporte, los ingenieros evalúan constantemente el equilibrio entre resistencia y peso. Si bien el acero estructural tradicional (ASTM-A36) cuenta con un impresionante módulo de Young de 200 GPa, su peso es considerablemente mayor. Las aleaciones de aluminio ofrecen una ventaja estratégica. Aunque su módulo de elasticidad base es de 70 GPa, la densidad del aluminio es aproximadamente un tercio de la del acero o el hierro forjado (190-210 GPa). Mediante procesos de extrusión de aluminio personalizados, los ingenieros pueden diseñar perfiles complejos de sección transversal hueca. Esta optimización geométrica compensa el menor módulo, lo que permite a los fabricantes alcanzar la rigidez a la flexión requerida y, al mismo tiempo, reducir drásticamente el peso total del equipo, disminuyendo así los costos de envío y de energía operativa.| Material | Módulo de elasticidad (GPa) | Ventaja de la ingeniería industrial |
|---|---|---|
| Aleaciones de aluminio | 70 | Alta relación resistencia-peso, adaptable mediante perfiles de extrusión complejos. |
| Acero al carbono (ASTM-A36) | 200 | Extremadamente rígido pero pesado, lo que aumenta los costos logísticos y operativos. |
| Hierro forjado | 190-210 | Material pesado tradicional, propenso a la corrosión. |
| Cobre | 117 | Pesado y caro, utilizado principalmente por su conductividad, no por su estructura. |
| * Referencia de datos: The Engineering ToolBox | ||
Aluminio
Acero carbono
Hierro forjado
Cobre
3. Aluminio frente a materiales ligeros avanzados
En la búsqueda de la ingeniería ultraligera, se suelen considerar materiales como el titanio, el magnesio y la fibra de carbono. Sin embargo, la viabilidad comercial sigue siendo el factor decisivo para la mayoría de los proyectos de adquisición B2B. El magnesio es más ligero que el aluminio, pero su rigidez estructural es inferior, con un módulo de tan solo 45 GPa. En el otro extremo, las aleaciones de titanio (105-120 GPa) y los plásticos reforzados con fibra de carbono (150 GPa) ofrecen una rigidez excepcional. No obstante, estos materiales exóticos conllevan costes de materia prima exorbitantes y dificultades de mecanizado extremas. Las aleaciones de aluminio siguen siendo la opción indiscutible para la fabricación a gran escala. Con 70 GPa, ofrecen la combinación perfecta de excelente rigidez estructural, ligereza y, sobre todo, una capacidad de extrusión muy rentable para la personalización masiva.| Material | Módulo de elasticidad (GPa) | Viabilidad comercial |
|---|---|---|
| Aleaciones de aluminio | 70 | Máximo retorno de la inversión, altamente extrusible para personalización masiva y suministro global. |
| Fibra de carbono (CFRP) | 150 | Excelente relación rigidez/peso, pero prohibitivamente caro, no extrusible. |
| Aleación de titanio | 105-120 | Excelente rendimiento, pero con un coste de materia prima extremadamente elevado y dificultades de mecanizado. |
| Magnesio | 45 | Más ligero que el aluminio, pero carece de la rigidez suficiente para soportar cargas estructurales pesadas. |
| * Referencia de datos: The Engineering ToolBox | ||
Aluminio
fibra de carbono
Titanio
Magnesio
6. Factores que afectan el módulo de elasticidad del aluminio
Si bien el módulo de elasticidad del aluminio suele rondar los 69-70 GPa, su rendimiento real en aplicaciones de ingeniería puede variar en función del estado del material, la calidad de fabricación, la temperatura de funcionamiento y el diseño estructural.
Para los ingenieros que seleccionan perfiles de aluminio, comprender estos factores es importante porque la rigidez no solo está determinada por el material en sí, sino también por cómo se procesa y utiliza el aluminio.
1. Composición de la aleación y grado del material
La composición química de las aleaciones de aluminio influye en propiedades mecánicas como la resistencia, la dureza y el comportamiento ante la deformación.
El aluminio puro es relativamente blando y altamente dúctil. Al añadir elementos de aleación como:
- Magnesio (Mg)
- Silicio (Si)
- Zinc (Zn)
- Cobre (Cu)
Los fabricantes pueden mejorar significativamente la resistencia y la capacidad de carga.
Por ejemplo:
- aleación de aluminio 6063 Se utiliza ampliamente para perfiles arquitectónicos debido a su excelente rendimiento de extrusión, acabado superficial y resistencia a la corrosión.
- Aleaciones de aluminio 6061-T6 o 7075 Proporcionar una mayor resistencia mecánica para aplicaciones industriales y aeroespaciales.
Sin embargo, a diferencia de la resistencia a la tracción, el módulo elástico de las diferentes aleaciones de aluminio permanece relativamente cercano, generalmente alrededor de 69–70 GPaEsto significa que cambiar de una aleación a otra no aumentará drásticamente la rigidez. Para aplicaciones que requieren mayor rigidez, los ingenieros suelen optimizar la geometría del perfil en lugar de basarse únicamente en la selección de la aleación.
2. Tratamiento térmico y estado de temple
El tratamiento térmico mejora la resistencia y la dureza de las aleaciones de aluminio al modificar su estructura interna.
Entre las condiciones de temperamento más comunes se incluyen:
- T5: Envejecido artificialmente después de la extrusión, comúnmente utilizado para perfiles arquitectónicos de aluminio.
- T6: Sometido a un tratamiento térmico de solución y a un envejecimiento artificial, lo que proporciona una mayor resistencia a la fluencia para aplicaciones exigentes.
Si bien el tratamiento térmico tiene un efecto importante sobre el límite elástico y la resistencia a la deformación permanente, su efecto sobre el módulo de elasticidad en sí es limitado.
En la ingeniería práctica, esto significa una T6 Los perfiles de aluminio pueden soportar cargas más elevadas antes de que se produzca una deformación permanente, pero su rigidez básica (resistencia a la flexión elástica) se mantiene similar a la de las aleaciones de aluminio estándar.
3. Calidad de fabricación y defectos internos
Si bien el módulo de elasticidad del aluminio es una propiedad inherente del material, los defectos de fabricación pueden reducir el rendimiento estructural real de los perfiles de aluminio.
Durante la extrusión, factores como un control deficiente de la temperatura, un enfriamiento inadecuado o la contaminación del material pueden causar:
- Porosidad interna
- Zonas de unión débiles (por ejemplo, líneas de soldadura por extrusión)
- Estructura de grano irregular
- Reducción de la superficie de carga efectiva
En el caso de perfiles huecos complejos, como los sistemas de ventanas con rotura de puente térmico o los marcos de aluminio industriales, la calidad de la extrusión afecta directamente al comportamiento del perfil bajo fuerzas de flexión.
Por eso, los fabricantes profesionales de perfiles de aluminio se centran en:
- Control de calidad de los lingotes y pureza de la fundición
- Gestión de la temperatura y la velocidad de extrusión
- Precisión del proceso de envejecimiento
- Inspección dimensional rigurosa
4. Efectos de la temperatura
El módulo de elasticidad del aluminio disminuye ligeramente a medida que aumenta la temperatura.
En entornos de alta temperatura, como por ejemplo:
- Climas desérticos
- Equipos industriales cerca de fuentes de calor
- Componentes de motores de automóviles
Las temperaturas más elevadas aumentan la vibración atómica, reduciendo así la resistencia del material a la deformación (ablandamiento térmico).
Por ejemplo, los sistemas de ventanas y muros cortina de aluminio expuestos a la luz solar directa intensa pueden experimentar una mayor dilatación térmica y una rigidez ligeramente reducida. Los ingenieros deben tener en cuenta los efectos de la temperatura al calcular la deflexión admisible y seleccionar las dimensiones del perfil.
5. Geometría y diseño de perfiles
Aunque el módulo elástico es una propiedad del material y no cambia con el tamaño del perfil, rigidez real Las propiedades de un componente de aluminio dependen en gran medida de su geometría.
Una barra plana delgada y una extrusión de aluminio multicámara pueden usar exactamente la misma aleación, pero su resistencia a la flexión puede ser completamente diferente.
Los ingenieros mejoran la rigidez de los perfiles de aluminio mediante la optimización de:
- Espesor de pared
- forma de sección transversal
- Cámaras y cavidades internas
- Costillas de refuerzo
- Momento de inercia
Por eso, el diseño moderno de extrusión de aluminio se centra en crear perfiles ligeros con alta eficiencia estructural, en lugar de simplemente aumentar el grosor de la materia prima.
Conclusión
El módulo de elasticidad del aluminio está determinado principalmente por su estructura atómica y se mantiene relativamente estable en las aleaciones de aluminio comunes. Sin embargo, la rigidez y la fiabilidad reales de un perfil de aluminio dependen de varios factores controlables:
- Selección de aleación
- Tratamiento térmico y revenido
- Calidad de fabricación por extrusión
- Temperatura de funcionamiento
- Geometría del perfil y diseño estructural
En los proyectos de ingeniería globales, lograr el equilibrio óptimo entre peso, resistencia y rigidez requiere no solo elegir el grado de aluminio correcto, sino también diseñar la geometría del perfil de extrusión adecuada para la aplicación específica.
7. ¿Por qué es importante el módulo de elasticidad del aluminio en la ingeniería?
Cuando los ingenieros evalúan un material, la resistencia es solo una parte de la ecuación. Un componente puede tener la resistencia suficiente para evitar romperse, pero si se dobla, vibra o pierde precisión dimensional durante su funcionamiento, aún puede fallar en aplicaciones reales.
Por ello, el módulo de elasticidad (módulo de Young) es una propiedad fundamental en ingeniería. Mide la resistencia de un material a la deformación elástica ante la aplicación de fuerzas externas. En términos sencillos, la resistencia determina si un componente puede soportar una carga, mientras que el módulo de elasticidad determina si puede mantener su forma y estabilidad originales bajo dicha carga.
Para las aleaciones de aluminio, el módulo elástico es aproximadamente 69–70 GPa, que es inferior a la del acero (alrededor de 200 GPa). Esto significa que el aluminio es más flexible y experimentará una mayor deflexión bajo la misma carga. Sin embargo, esta menor rigidez se compensa con la baja densidad del aluminio, su excelente resistencia a la corrosión y su alta relación resistencia-peso, lo que lo convierte en uno de los materiales de ingeniería más eficientes disponibles.
1. Sistemas arquitectónicos: Ventanas, puertas y muros cortina de aluminio
Ejemplos de aplicación:
- Grandes muros cortina de vidrio
- Puertas correderas de marco delgado
- Puertas plegables
- Sistemas de fachadas para edificios de gran altura
En el diseño arquitectónico moderno, los ingenieros exigen cada vez más superficies acristaladas mayores y marcos de aluminio más delgados. Esto genera mayores requisitos de rigidez estructural, ya que el marco debe resistir cargas continuas derivadas de la presión del viento, el peso del vidrio y los cambios de temperatura.
Si el perfil de aluminio no tiene la rigidez suficiente, puede producirse una deflexión excesiva en condiciones de viento fuerte. Aunque el perfil no se rompa, incluso una pequeña deformación puede generar problemas graves.
- Los paneles de vidrio pueden experimentar una distribución desigual de la tensión.
- Las unidades de vidrio aislante (UVA) pueden agrietarse.
- Las juntas de goma pueden perder compresión.
- Pueden producirse fugas de aire y agua.
- Las puertas y ventanas pueden volverse difíciles de operar.
Por lo tanto, los diseñadores de perfiles de aluminio deben calcular la deflexión máxima admisible antes de seleccionar el espesor de la pared, la geometría del perfil y el grado de aleación.
Por ejemplo, los modernos sistemas de ventanas de aluminio con rotura de puente térmico suelen utilizar diseños de cámara optimizados y perfiles reforzados para aumentar la rigidez estructural sin incrementar significativamente el peso. Esto permite a los arquitectos lograr diseños visuales estilizados manteniendo un rendimiento fiable en climas exigentes como los de Oriente Medio, las zonas costeras y los proyectos de gran altura.
2. Automatización industrial y equipos de precisión
Ejemplos de aplicación:
- Estructuras de máquinas de extrusión de aluminio
- Estructuras de equipos CNC
- Estaciones de trabajo robóticas
- Líneas de producción automatizadas
- Plataformas de inspección de precisión
En la automatización industrial, la rigidez está directamente relacionada con la precisión y la productividad.
Es posible que la estructura de una máquina no experimente la fuerza suficiente para causar daños permanentes, pero el movimiento, la vibración y la aceleración repetidos pueden generar pequeñas deformaciones elásticas. Con el tiempo, estos movimientos afectan a:
- Precisión de posicionamiento
- Repetibilidad de la máquina
- Calidad del producto
- Vida útil del equipo
En los sistemas de automatización de alta velocidad, los ingenieros deben analizar cuánto se deformará una estructura de aluminio bajo cargas dinámicas. Un bastidor con un módulo de elasticidad insuficiente puede producir vibraciones o resonancias, lo que reduce la precisión del mecanizado y aumenta las necesidades de mantenimiento.
Por eso, los perfiles de aluminio industriales suelen diseñarse con:
- Geometría de sección transversal más grande
- cámaras de refuerzo internas
- Espesor de pared optimizado
- Aleaciones de alta resistencia como la 6061-T6
El objetivo no es simplemente utilizar el material más resistente, sino lograr el mejor equilibrio entre rigidez, peso y eficiencia de fabricación.
3. Equipos aeroespaciales y ópticos de precisión
Ejemplos de aplicación:
- Estructuras de aeronaves
- Componentes de satélite
- Instrumentos ópticos
- Sistemas de comunicación láser
- Bastidores de montaje aeroespaciales
En ingeniería aeroespacial, la rigidez del material debe controlarse cuidadosamente, ya que incluso una deformación microscópica puede afectar al rendimiento del sistema.
Las estructuras de las aeronaves experimentan fuerzas aerodinámicas en constante cambio durante el vuelo. Un material demasiado rígido puede transmitir una tensión excesiva, mientras que un material con elasticidad controlada puede absorber las vibraciones y distribuir las cargas de manera más eficaz.
Las aleaciones de aluminio se utilizan ampliamente en la industria aeroespacial porque proporcionan:
- Alta eficiencia en relación resistencia-peso
- Excelente resistencia a la fatiga
- Deformación elástica controlada
- Rendimiento estable bajo cargas repetidas
En el caso de los equipos ópticos y satelitales, la estabilidad dimensional es aún más crucial. Un pequeño cambio de posición entre lentes, espejos o sensores puede afectar la calidad de la imagen y la precisión de la medición.
Los ingenieros deben tener en cuenta lo siguiente:
- Deformación elástica bajo cargas de lanzamiento
- diferencias de dilatación térmica
- Estabilidad dimensional a largo plazo
Mediante la cuidadosa selección de aleaciones de aluminio y el diseño de geometrías estructurales, los ingenieros pueden mantener un rendimiento preciso incluso en condiciones de funcionamiento extremas.
4. Estructuras de vehículos automotores y eléctricos
Ejemplos de aplicación:
- carcasas para baterías de vehículos eléctricos
- Estructuras de carrocería de vehículos
- Sistemas de gestión de colisiones
- Componentes de chasis ligeros
La industria automotriz utiliza el aluminio de forma extensiva porque los fabricantes necesitan reducir el peso de los vehículos manteniendo la seguridad y el rendimiento estructural.
El módulo de elasticidad juega un papel importante en el diseño de la carrocería de los vehículos. Una estructura demasiado flexible puede experimentar:
- Torsión de la carrocería al tomar una curva
- Aumento de vibraciones y ruido
- Confort de conducción reducido
- Rendimiento de manejo deficiente
Sin embargo, durante las colisiones también es necesaria una deformación controlada. Las aleaciones de aluminio pueden absorber la energía del impacto mediante zonas de deformación cuidadosamente diseñadas, lo que ayuda a proteger a los pasajeros a la vez que mantiene una estructura ligera.
Para los vehículos eléctricos, el aluminio es especialmente valioso porque la reducción del peso del vehículo mejora:
- Autonomía de la batería
- eficiencia energética
- Rendimiento de aceleración
Por lo tanto, los ingenieros evalúan el aluminio no solo por su dureza o resistencia a la tracción, sino también por su rigidez específica (relación rigidez-peso), que determina la eficiencia con la que un material puede proporcionar soporte estructural con un peso mínimo.
5. ¿Por qué los ingenieros eligen el aluminio a pesar de su menor rigidez?
Aunque el aluminio tiene un módulo de elasticidad inferior al del acero, esto no lo convierte en un material de ingeniería inferior.
Las ventajas del aluminio incluyen:
- Aproximadamente un tercio de la densidad del acero.
- Excelente resistencia a la corrosión
- Extrusión sencilla en perfiles complejos
- Buena absorción de vibraciones
- Excelente relación fuerza-peso
Mediante la optimización de la geometría del perfil, la selección de la aleación y los procesos de fabricación, los ingenieros pueden superar la menor rigidez del aluminio y, al mismo tiempo, lograr estructuras más ligeras y eficientes.
Por ello, el aluminio sigue siendo un material preferido para la construcción moderna, el transporte, los equipos industriales y las aplicaciones de ingeniería de alto rendimiento.
8. Métodos de ensayo para el módulo de elasticidad de las aleaciones de aluminio
Comparación de los métodos de prueba más utilizados
- Métodos estáticos
- Ensayo de tracción estática
- Principio: Registra la curva de tensión-deformación y calcula la pendiente de la región elástica.
- Ventajas: El método más universal e intuitivo; permite obtener simultáneamente propiedades de resistencia y elongación.
- Desventajas / Notas: Ensayos destructivos; los resultados son muy sensibles a la precisión del extensómetro y a la alineación de la muestra.
- Escenarios aplicables: Ensayos generales de laboratorio, investigación y desarrollo de materiales y control de calidad.
- Ensayo de tracción estática
- Pruebas de compresión
- Principio: Aplica una fuerza de compresión axial a una muestra cilíndrica y calcula la pendiente de la región elástica en la curva tensión-deformación.
- Ventajas: Ideal para probar materiales frágiles o componentes que funcionan bajo cargas de compresión.
- Desventajas / Notas: Requiere una preparación cuidadosa para evitar que la muestra se deforme o se doble durante la compresión.
- Escenarios aplicables: Materiales frágiles que simulan condiciones de servicio a compresión.
- Pruebas de compresión
- Método de flexión de 3 puntos / 4 puntos
- Principio: Mide la deflexión de una viga sometida a una fuerza de flexión para calcular el módulo mediante la relación carga-deflexión.
- Ventajas: Adecuado para placas delgadas, materiales frágiles o componentes difíciles de sujetar para realizar pruebas de tracción.
- Desventajas / Notas: Los resultados pueden verse afectados por efectos de cizallamiento; requiere configuraciones de condiciones de prueba estrictas.
- Escenarios aplicables: Placas delgadas, materiales frágiles, evaluación de la rigidez a la flexión de los componentes.
- Métodos estáticos
- Métodos dinámicos
- Método de resonancia dinámica
- Principio: El método excita la muestra para que vibre, mide su frecuencia natural y calcula el módulo basándose en dicha frecuencia.
- Ventajas: Ensayos no destructivos de alta precisión (con una tolerancia de ±1%); capaces de realizar ensayos a altas y bajas temperaturas.
- Desventajas / Notas: Requiere muestras rectangulares o cilíndricas con una forma específica; se basa en equipos especializados.
- Escenarios aplicables: Ensayos no destructivos de alta precisión, verificación de lotes, ensayos de módulo a alta temperatura.
- Método de resonancia dinámica
- Método ultrasónico
- Principio: Mide la velocidad de propagación de las ondas ultrasónicas en el material y calcula el módulo utilizando datos de velocidad y densidad.
- Ventajas: Fast, localized, single-point testing (takes <1 minute); suitable for on-site inspection of large structural components.
- Desventajas / Notas: Requiere un acoplante; las pruebas de placas delgadas se ven afectadas por efectos de borde; exige una alta planitud de la superficie.
- Escenarios aplicables: Inspección rápida in situ, componentes estructurales de gran tamaño, evaluación del rendimiento localizada.
- Métodos dinámicos
- Métodos de microzonas
- Nanoindentación
- Principio: Presiona un indentador de diamante sobre la superficie del material y calcula el módulo analizando la curva de carga-desplazamiento.
- Ventajas: Permite analizar regiones microscópicas (por ejemplo, cordones de soldadura, precipitados); es prácticamente no destructivo.
- Desventajas / Notas: Los resultados reflejan micropropiedades localizadas, que pueden diferir de los valores de tracción macroscópicos; el equipo es muy costoso.
- Escenarios aplicables: Investigación en micromecánica, análisis de uniones soldadas, ensayos de películas delgadas y recubrimientos.
- Nanoindentación
